Vemos aquí el brazo del anticodón del tRNAPhe
(el mismo estudiado anteriormente):
Esqueleto (Línea imaginaria que une los fosfatos).
Tallo (nucleótidos con bases apareadas).
Bucle (nucleótidos con bases no apareadas),
excepto el

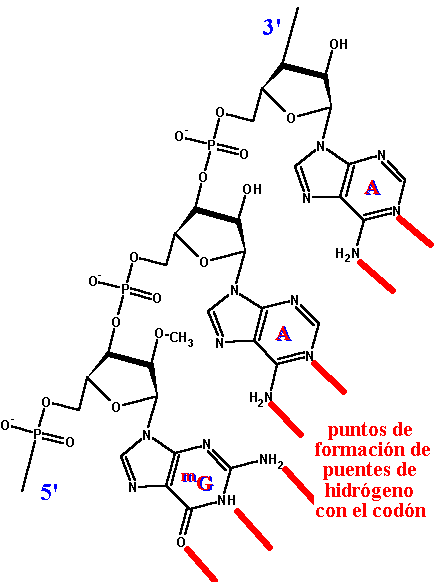

Anticodón (triplete mG-A-A)
( mG es O2'-metilguanosina-5'-monofosfato)
3 2 1 | ||||
tRNA | anticodón | 3' | -A-A-G- | 5' |
mRNA | codón | 5' | -U-U-U- | 3' |
1 2 3 |
No se ven los enlaces de hidrógeno entre bases, pero puedes observar su coplanariedad y enfrentamiento.
resaltar | |||
par A3-U1 | quitar marcas |
||
par A2-U2 | |||
par G1-U3 |
